Açıklama

Patlaç valf, endüstriyel toz toplama ve Jet Pulse torbalı filtre sistemlerinde filtre torbalarının temizlenmesi amacıyla kullanılan basınçlı hava kontrol elemanıdır. Pulse valf olarak da adlandırılan bu ekipman, kısa süreli basınçlı hava darbeleri oluşturarak filtre yüzeyinde biriken tozların uzaklaştırılmasına yardımcı olur.

MG AKSU Makina AKS-PV Serisi Patlaç Valfler, farklı bağlantı çapları ve montaj tipleriyle endüstriyel filtrasyon sistemlerinin ihtiyaçlarına yönelik ürün alternatifleri sunmaktadır. Dişli, rakorlu (geçmeli) ve flanşlı bağlantı seçeneklerinden oluşan seri; çimento fabrikaları, beton santralleri, madencilik tesisleri, dökümhaneler ve farklı üretim tesislerinde kullanılan Jet Pulse sistemleri için değerlendirilebilir.

Patlaç Valf Nedir?

Patlaç valf, basınçlı hava kolektöründe bulunan havanın kısa süre içerisinde üfleme borularına iletilmesini sağlayan, hızlı açılıp kapanabilen valf türüdür.

Jet Pulse torbalı filtre sistemlerinde çalışma sırasında filtre torbalarının yüzeyinde toz birikir. Bu birikim, zaman içerisinde filtre üzerindeki basınç kaybını artırabilir.

Patlaç valfler, kontrol ünitesinden gelen sinyal doğrultusunda açılarak basınçlı havanın kısa süreli bir darbe hâlinde filtre torbalarına yönlendirilmesini sağlar.

Bu hava darbesi, filtre torbasının yüzeyinde biriken toz tabakasının ayrılmasına yardımcı olur. Ayrılan tozlar, filtre sisteminin alt bölümünde bulunan toplama haznesine düşer.

Böylece filtrasyon sisteminin uygun çalışma koşullarında faaliyet göstermesi desteklenir.

AKS-PV Serisi Patlaç Valf Özellikleri

MG AKSU Makina AKS-PV serisi, farklı bağlantı ölçülerine sahip Jet Pulse sistemleri için oluşturulmuş ürün grubudur.

Patlaç valflerin başlıca özellikleri şunlardır:

• Basınçlı havanın kısa süreli darbeler hâlinde iletilmesi
• Jet Pulse torbalı filtre sistemlerinde kullanım
• Filtre torbalarının temizlenmesini destekleme
• Dişli, rakorlu ve flanşlı bağlantı alternatifleri
• Farklı nominal bağlantı çapları
• Endüstriyel toz toplama sistemlerinde kullanım
• Otomatik filtre temizleme sistemlerine uygun model seçenekleri
• Bakım ve ekipman yenileme çalışmalarında değerlendirilme

Patlaç valfin gövde malzemesi, diyafram yapısı, bobin gerilimi, çalışma basıncı ve bağlantı standardı, kullanılacağı sistemin teknik gereksinimlerine göre belirlenmelidir.

AKS-PV Serisi Patlaç Valf Modelleri ve Ölçüleri

MG AKSU Makina AKS-PV serisinde altı farklı ürün alternatifi bulunmaktadır.

Önemli: Tablodaki çaplar nominal bağlantı ölçülerini ifade etmektedir. Valflerin gerçek bağlantı geometrisi, montaj ölçüleri ve bağlantı standartları üretici teknik çizimleriyle doğrulanmalıdır.

AKS-PV-D 1 İnç Dişli Patlaç Valf

AKS-PV-D 1 inç patlaç valf, dişli bağlantı yapısına sahip Jet Pulse valf modelidir.

1 inç nominal bağlantı ölçüsünün kullanıldığı uygun torbalı filtre sistemlerinde basınçlı hava darbelerinin kontrol edilmesi amacıyla değerlendirilebilir.

AKS-PV-D 1,5 İnç Dişli Patlaç Valf

AKS-PV-D 1,5 inç patlaç valf, 1,5 inç nominal dişli bağlantıya sahip pulse valf alternatifidir.

Endüstriyel toz toplama sistemlerinde filtre temizleme işlemlerinde kullanılmak üzere değerlendirilebilir.

AKS-PV-R 1,5 İnç Rakorlu Patlaç Valf

AKS-PV-R 1,5 inç patlaç valf, rakorlu veya geçmeli bağlantı yapısına sahip modeldir.

Uygun bağlantı parçalarıyla birlikte kullanıldığında Jet Pulse sistemlerinin montaj ve bakım işlemlerinde pratiklik sağlayabilir.

AKS-PV-R 2 İnç Rakorlu Patlaç Valf

AKS-PV-R 2 inç patlaç valf, 2 inç nominal rakorlu bağlantıya sahip Jet Pulse valf alternatifidir.

Basınçlı hava kolektörü ile üfleme hattı arasında hızlı hava darbesi oluşturulması amacıyla kullanılabilir.

AKS-PV-F 2 İnç Flanşlı Patlaç Valf

AKS-PV-F 2 inç patlaç valf, flanşlı bağlantı yapısına sahip pulse valf modelidir.

Flanşlı bağlantı kullanılan endüstriyel filtre sistemlerinde uygun conta ve bağlantı elemanlarıyla monte edilerek değerlendirilebilir.

AKS-PV-F 3 İnç Flanşlı Patlaç Valf

AKS-PV-F 3 inç patlaç valf, 3 inç nominal flanşlı bağlantıya sahip Jet Pulse valf alternatifidir.

Daha büyük bağlantı çapı gerektiren uygun endüstriyel filtrasyon sistemlerinde kullanılabilir. Gerçek hava debisi ve temizleme kapasitesi ise valfin iç yapısına, çalışma basıncına ve sistem tasarımına bağlıdır.

Patlaç Valf Teknik Özellikleri

Teknik not: AKS-PV serisinin bobin gerilimi, çalışma basıncı, diyafram malzemesi ve sıcaklık dayanımı hakkında doğrulanmış teknik veriler bulunmadığından kesin değer belirtilmemiştir.

Patlaç Valf Nasıl Çalışır?

Patlaç valfler, Jet Pulse filtre temizleme sisteminin basınçlı hava kontrol bölümünde görev alır.

Çalışma süreci genel olarak şu aşamalardan oluşur:

1. Basınçlı hava, kolektör borusunda depolanır.
2. Jet Pulse kontrol ünitesi, belirlenen temizleme sırasına göre valfe sinyal gönderir.
3. Valfin pilot mekanizması devreye girer.
4. Diyaframlı valf tasarımlarında basınç dengesi değişerek ana valf açılır.
5. Basınçlı hava, kısa süreli darbe hâlinde üfleme borusuna iletilir.
6. Hava darbesi, filtre torbası yüzeyindeki toz tabakasının ayrılmasına yardımcı olur.
7. Valf kapanır ve sistem bir sonraki temizleme çevrimine hazırlanır.

Valfin açılma süresi, darbe süresi ve hava tüketimi kullanılan modelin teknik özelliklerine bağlıdır.

Patlaç Valf Nerelerde Kullanılır?

Çimento Fabrikalarında Patlaç Valf

Çimento fabrikalarında hammadde hazırlama, öğütme, taşıma ve paketleme süreçlerinde oluşan tozların tutulması için torbalı filtre sistemleri kullanılmaktadır.

Patlaç valfler, bu sistemlerde filtre torbalarının basınçlı hava darbeleriyle temizlenmesini sağlar.

Beton Santrallerinde Patlaç Valf

Beton santrallerinde çimento siloları ve malzeme transfer noktalarında kullanılan Jet Pulse filtre sistemlerinde patlaç valfler önemli bir bileşendir.

Filtre yüzeyinde biriken tozların temizlenmesine yardımcı olur.

Madencilik ve Kırma Eleme Tesisleri

Madencilik tesislerinde kırma, eleme ve malzeme taşıma süreçlerinde yoğun toz oluşabilmektedir.

Jet Pulse sistemlerinde kullanılan patlaç valfler, filtre temizleme işlemlerinin gerçekleştirilmesinde görev alır.

Dökümhanelerde Patlaç Valf

Dökümhanelerde üretim sırasında oluşan tozların tutulması için torbalı filtre sistemlerinden yararlanılmaktadır.

Patlaç valfler, bu sistemlerde filtre torbalarının temizlenmesini destekler.

Demir Çelik ve Metal İşleme Tesisleri

Metal işleme tesislerinde kaynak, taşlama ve farklı üretim süreçlerinde oluşan partiküllerin tutulması amacıyla endüstriyel filtre sistemleri kullanılmaktadır.

Patlaç valfler, Jet Pulse teknolojisinin kullanıldığı sistemlerde basınçlı hava darbelerini kontrol eder.

Enerji Santrallerinde Patlaç Valf

Enerji üretim tesislerinde kullanılan uygun torbalı filtre sistemlerinde patlaç valfler, filtre temizleme mekanizmasının bir parçasıdır.

Dişli, Rakorlu ve Flanşlı Patlaç Valf Arasındaki Farklar

Patlaç valflerde kullanılan bağlantı tipi, sistemin montaj ve bakım özelliklerini etkiler.

Bağlantı tipi seçilirken mevcut kolektör borusunun ve üfleme hattının teknik özellikleri dikkate alınmalıdır.

Patlaç Valf Seçerken Nelere Dikkat Edilmelidir?

Doğru patlaç valfin seçilmesi, Jet Pulse filtre sisteminin çalışma performansı ve basınçlı hava tüketimi açısından önemlidir.

Ürün seçiminde şu kriterler değerlendirilmelidir:

1. Valfin nominal bağlantı çapı
2. Dişli, rakorlu veya flanşlı bağlantı tipi
3. Sistemin çalışma basıncı
4. Valfin hava geçiş kapasitesi
5. Bobin gerilimi ve elektriksel bağlantı özellikleri
6. Diyafram malzemesi
7. Valfin açılma ve kapanma süresi
8. Kolektör borusunun hacmi
9. Üfleme borusunun tasarımı
10. Filtre sisteminin temizleme sıklığı

Patlaç valf seçiminde yalnızca bağlantı çapının uygun olması yeterli değildir. Valfin hava tüketimi, kontrol sistemi ve çalışma basıncı da değerlendirilmelidir.

Patlaç Valf Arızası Nasıl Anlaşılır?

Jet Pulse sistemlerinde patlaç valflerin düzgün çalışmaması, filtre temizleme performansını olumsuz etkileyebilir.

Aşağıdaki durumlar valf veya ilgili sistem bileşenlerinde sorun bulunduğuna işaret edebilir:

• Valfin açılmaması
• Valfin sürekli hava kaçırması
• Basınçlı hava darbesinin zayıflaması
• Valfin geç kapanması
• Bobinin çalışmaması
• Diyaframda aşınma veya yırtılma
• Filtre sisteminde beklenmeyen diferansiyel basınç artışı
• Temizleme çevrimlerinde düzensizlik

Bu belirtiler yalnızca patlaç valften kaynaklanmayabilir. Basınçlı hava beslemesi, kontrol ünitesi, pilot mekanizması ve bağlantı hatları da kontrol edilmelidir.

Patlaç Valf Bakımı Nasıl Yapılır?

Patlaç valflerin düzenli kontrol edilmesi, filtre temizleme sisteminin güvenilir şekilde çalışmasına yardımcı olur.

Bakım sırasında aşağıdaki noktalar değerlendirilmelidir:

• Valf gövdesinde hasar
• Diyaframın fiziksel durumu
• Bobin ve elektrik bağlantıları
• Bağlantı noktalarında hava kaçağı
• Pilot mekanizmasının çalışması
• Basınçlı hava hattında nem ve kir birikimi
• Valfin açılma ve kapanma davranışı

Güvenlik: Patlaç valf üzerinde bakım yapılmadan önce basınçlı hava beslemesi kesilmeli, sistem güvenli şekilde basınçsız hâle getirilmeli ve elektrik enerjisi izole edilmelidir. Bakım işlemleri yetkili teknik personel tarafından gerçekleştirilmelidir.

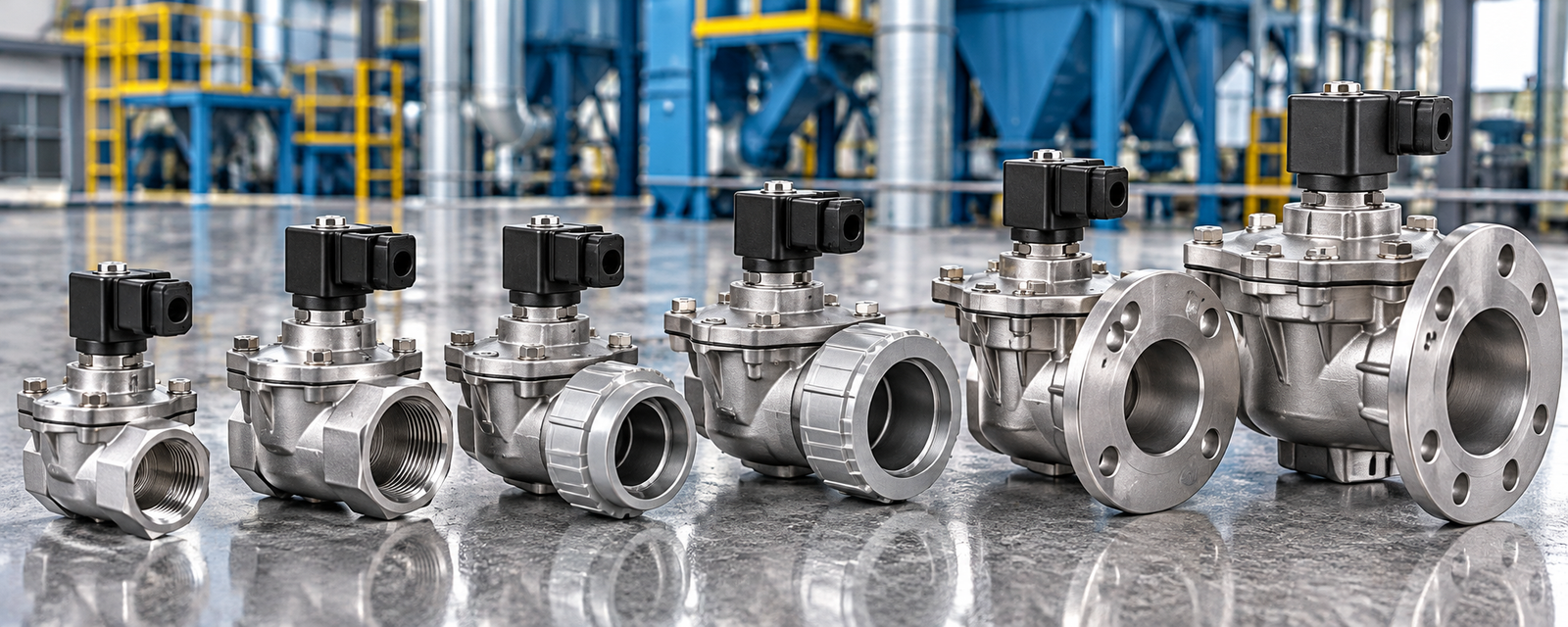

MG AKSU Makina AKS-PV Serisi Patlaç Valfler

MG AKSU Makina, endüstriyel toz toplama ve Jet Pulse filtrasyon sistemlerinin ihtiyaçlarına yönelik AKS-PV Serisi Patlaç Valfler ile farklı bağlantı seçenekleri sunmaktadır.

1 inç ve 1,5 inç dişli modeller, 1,5 inç ve 2 inç rakorlu modeller ile 2 inç ve 3 inç flanşlı modeller, mevcut filtre sistemlerinin teknik gereksinimlerine göre değerlendirilebilir.

Patlaç valf modelleri, bağlantı ölçüleri, teknik özellikler ve Jet Pulse sistemleriyle uyumluluk hakkında detaylı bilgi almak için MG AKSU Makina ile iletişime geçebilirsiniz.
