Açıklama
Patlaç tüpü, endüstriyel toz toplama ve Jet Pulse torbalı filtre sistemlerinde basınçlı havanın depolanması ve patlaç valflere dağıtılması amacıyla kullanılan ana kolektör borusudur. Valf kolektörü, Jet Pulse hava tankı veya basınçlı hava kolektörü olarak da adlandırılan bu ekipman, filtre temizleme sisteminin önemli bileşenlerinden biridir.

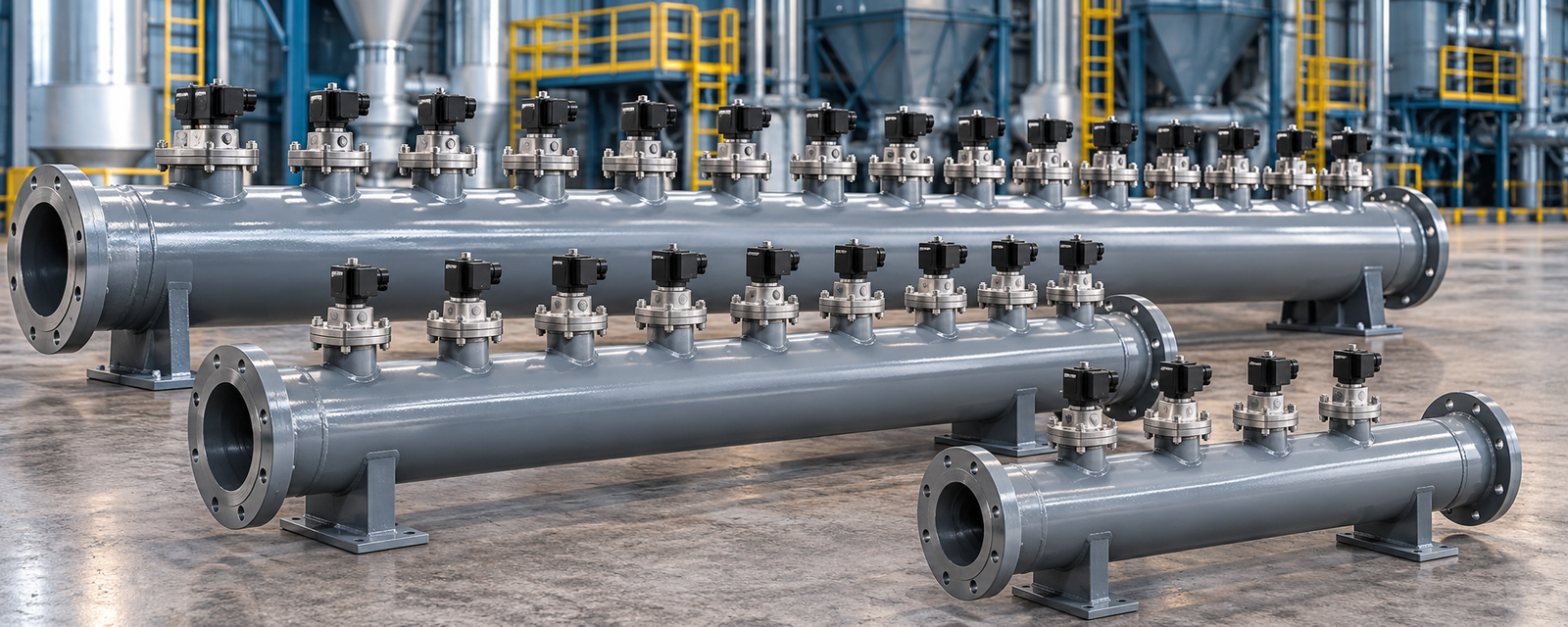

MG AKSU Makina AKS-PT Serisi Patlaç Tüpleri, farklı boru çapları ve valf çıkış sayılarına sahip modelleriyle endüstriyel filtrasyon sistemlerinin ihtiyaçlarına yönelik alternatifler sunmaktadır. 6 inç, 8 inç ve 10 inç nominal boru çaplarında üretilmesi planlanan modeller; çimento fabrikaları, beton santralleri, madencilik tesisleri, dökümhaneler ve farklı endüstriyel işletmelerin Jet Pulse sistemlerinde değerlendirilebilir.
Patlaç Tüpü Nedir?
Patlaç tüpü, Jet Pulse torbalı filtre sistemlerinde basınçlı havanın belirli bir hacimde tutulmasını ve patlaç valfler aracılığıyla filtre temizleme hatlarına iletilmesini sağlayan basınçlı hava ekipmanıdır.
Endüstriyel filtrasyon sistemlerinde filtre torbalarının yüzeyinde zaman içerisinde toz birikir. Bu birikim, filtre üzerindeki basınç kaybını artırabilir ve sistemin çalışma performansını olumsuz etkileyebilir.
Jet Pulse temizleme sistemlerinde filtre torbalarının yüzeyinde biriken tozların uzaklaştırılması için kısa süreli basınçlı hava darbeleri kullanılır.
Patlaç tüpü, bu darbeler için gerekli basınçlı havanın patlaç valflere ulaştırılmasında görev alır.
Patlaç valf açıldığında kolektörde bulunan basınçlı hava, üfleme borusuna yönlendirilir. Bu hava darbesi filtre torbalarının temizlenmesine yardımcı olur.
AKS-PT Serisi Patlaç Tüpü Özellikleri
MG AKSU Makina AKS-PT serisi, farklı büyüklükteki Jet Pulse filtre sistemlerine yönelik kolektör borusu alternatiflerinden oluşmaktadır.
Patlaç tüplerinin başlıca özellikleri şunlardır:
- Basınçlı havanın kolektör içerisinde depolanması
- Patlaç valflere basınçlı hava dağıtımı
- Jet Pulse torbalı filtre sistemlerinde kullanım
- Farklı nominal boru çapı seçenekleri
- 4, 6, 8, 10 ve 12 valf çıkışlı model alternatifleri
- Endüstriyel toz toplama sistemlerine uygun tasarım seçenekleri
- Filtre temizleme sisteminin hava beslemesini destekleme
- Bakım, yenileme ve yeni tesis kurulumlarında kullanım
Patlaç tüpünün boru çapı, uzunluğu, et kalınlığı, malzemesi, bağlantı yapısı ve çalışma basıncı, kullanılacağı filtrasyon sisteminin teknik gereksinimlerine göre belirlenmelidir.
AKS-PT Serisi Patlaç Tüpü Modelleri ve Ölçüleri
MG AKSU Makina AKS-PT serisinde beş farklı patlaç tüpü modeli bulunmaktadır.
| Ürün Kodu | Ürün Adı | Ana Boru Çapı | Valf Çıkış Sayısı |
|---|---|---|---|
| AKS-PT-6-4 | Patlaç Tüpü / Valf Kolektörü | 6 inç | 4 |
| AKS-PT-6-6 | Patlaç Tüpü / Valf Kolektörü | 6 inç | 6 |
| AKS-PT-8-8 | Patlaç Tüpü / Valf Kolektörü | 8 inç | 8 |
| AKS-PT-8-10 | Patlaç Tüpü / Valf Kolektörü | 8 inç | 10 |
| AKS-PT-10-12 | Patlaç Tüpü / Valf Kolektörü | 10 inç | 12 |
Önemli: Tabloda yer alan çaplar nominal ana boru ölçülerini ifade etmektedir. Gerçek boru dış çapı, et kalınlığı ve kolektörün iç hacmi kullanılan boru standardına ve tasarıma bağlıdır.
AKS-PT 6 İnç 4 Valf Çıkışlı Patlaç Tüpü
AKS-PT-6-4 patlaç tüpü, 6 inç nominal ana boru çapına ve 4 valf çıkışına sahip kolektör modelidir.
Dört patlaç valfinin kullanıldığı uygun Jet Pulse filtre sistemlerinde basınçlı hava dağıtımını sağlamak amacıyla değerlendirilebilir.
AKS-PT 6 İnç 6 Valf Çıkışlı Patlaç Tüpü
AKS-PT-6-6 patlaç tüpü, 6 inç nominal boru çapına ve 6 valf çıkışına sahip kolektör alternatifidir.
Altı patlaç valfinin bulunduğu torbalı filtre sistemlerinde kullanılmak üzere değerlendirilebilir.
AKS-PT 8 İnç 8 Valf Çıkışlı Patlaç Tüpü
AKS-PT-8-8 patlaç tüpü, 8 inç nominal ana boru çapına ve 8 valf çıkışına sahip Jet Pulse kolektör modelidir.
Sekiz patlaç valfinin kullanıldığı endüstriyel filtrasyon sistemlerinde basınçlı hava dağıtımı amacıyla kullanılabilir.
AKS-PT 8 İnç 10 Valf Çıkışlı Patlaç Tüpü
AKS-PT-8-10 patlaç tüpü, 8 inç nominal boru çapına ve 10 valf çıkışına sahip kolektör modelidir.
On patlaç valfinin kullanıldığı filtre temizleme sistemlerinde değerlendirilebilir.
AKS-PT 10 İnç 12 Valf Çıkışlı Patlaç Tüpü
AKS-PT-10-12 patlaç tüpü, 10 inç nominal ana boru çapına ve 12 valf çıkışına sahip kolektör alternatifidir.
On iki patlaç valfinin bulunduğu uygun endüstriyel filtre sistemlerinde basınçlı hava dağıtımı amacıyla değerlendirilebilir.
Patlaç Tüpü Teknik Özellikleri
| Teknik Özellik | Açıklama |
|---|---|
| Ürün Serisi | AKS-PT |
| Ürün Tipi | Patlaç Tüpü / Basınçlı Hava Kolektörü |
| Kullanım Sistemi | Jet Pulse Torbalı Filtre |
| Nominal Ana Boru Çapları | 6, 8 ve 10 inç |
| Valf Çıkış Sayıları | 4, 6, 8, 10 ve 12 |
| Temel Görevi | Basınçlı Havayı Depolamak ve Valflere Dağıtmak |
| Gövde Malzemesi | Üretim teknik özelliklerine göre |
| Boru Et Kalınlığı | Basınç hesabı ve tasarıma göre |
| Kolektör Uzunluğu | Valf yerleşimine ve sistem tasarımına göre |
| Çalışma Basıncı | Tasarım basıncı ve ekipman sınıfına göre |
| Valf Bağlantıları | Kullanılan patlaç valf modeline göre |
| Montaj Şekli | Filtre sistemi tasarımına göre |
| Kullanım Alanı | Endüstriyel Toz Toplama Sistemleri |
Teknik not: Patlaç tüpü, basınç altında çalışan bir ekipmandır. Malzeme kalitesi, et kalınlığı, kaynak detayları, tasarım basıncı, test prosedürleri ve ilgili basınçlı ekipman mevzuatına uygunluğu teknik hesaplarla doğrulanmalıdır.
Patlaç Tüpü Ne İşe Yarar?
Patlaç tüpü, Jet Pulse filtre temizleme sisteminde basınçlı hava dağıtımının gerçekleştirilmesini sağlar.
Temel görevleri şunlardır:
- Basınçlı havayı kolektör içerisinde tutmak.
- Basınçlı hava beslemesini patlaç valflere ulaştırmak.
- Filtre temizleme darbeleri için gerekli hava hacmini desteklemek.
- Farklı sayıda patlaç valfinin aynı kolektörden beslenmesini sağlamak.
- Jet Pulse temizleme sisteminin düzenli çalışmasına yardımcı olmak.
Kolektörün iç hacminin yetersiz olması, patlaç valfler açıldığında basınç düşümüne neden olabilir.
Bu nedenle patlaç tüpünün boyutlandırılmasında yalnızca valf çıkış sayısı değil, valflerin hava tüketimi ve temizleme sıklığı da dikkate alınmalıdır.
Patlaç Tüpü Nerelerde Kullanılır?
Çimento Fabrikalarında Patlaç Tüpü
Çimento fabrikalarında hammadde taşıma, öğütme, paketleme ve farklı üretim süreçlerinde toz toplama sistemleri kullanılmaktadır.
Patlaç tüpleri, bu sistemlerde kullanılan Jet Pulse temizleme ekipmanlarının basınçlı hava beslemesini sağlar.
Beton Santrallerinde Patlaç Tüpü
Beton santrallerinde çimento siloları ve malzeme transfer noktalarında toz toplama sistemleri bulunmaktadır.
Jet Pulse teknolojisinin kullanıldığı sistemlerde patlaç tüpleri, filtre temizleme işlemlerinde kullanılan basınçlı havanın dağıtılmasını sağlar.
Madencilik ve Kırma Eleme Tesisleri
Madencilik tesislerinde kırma, eleme ve malzeme taşıma süreçlerinde oluşan tozların tutulması için torbalı filtre sistemleri kullanılmaktadır.
Patlaç tüpleri, bu sistemlerde patlaç valflerin hava beslemesini sağlayan ekipmanlardan biridir.
Dökümhanelerde Patlaç Tüpü
Dökümhanelerde üretim sırasında oluşan tozların toplanması amacıyla endüstriyel filtrasyon sistemleri kullanılmaktadır.
Patlaç tüpleri, Jet Pulse temizleme teknolojisinin bulunduğu uygun sistemlerde değerlendirilebilir.
Metal İşleme Tesisleri
Metal işleme tesislerinde kaynak, taşlama ve farklı üretim süreçlerinde oluşan partiküllerin tutulması için toz toplama sistemleri kullanılmaktadır.
Patlaç tüpleri, bu sistemlerde kullanılan pulse valflerine basınçlı hava dağıtımında görev alır.
Enerji Santrallerinde Patlaç Tüpü
Enerji üretim tesislerinde kullanılan torbalı filtre sistemlerinde patlaç tüpleri, filtre temizleme sisteminin basınçlı hava dağıtım bölümünde kullanılabilir.
Patlaç Tüpü ile Patlaç Valf Arasındaki Fark
Jet Pulse sistemlerinde patlaç tüpü ve patlaç valf birbirini tamamlayan ancak farklı görevler üstlenen ekipmanlardır.
| Özellik | Patlaç Tüpü | Patlaç Valf |
|---|---|---|
| Temel Görevi | Basınçlı havayı depolamak ve dağıtmak | Basınçlı hava darbesini kontrol etmek |
| Sistem İçindeki Konumu | Basınçlı hava besleme bölümü | Kolektör ile üfleme hattı arasında |
| Çalışma Şekli | Basınçlı havayı tutar ve valflere iletir | Kısa süreli açılarak hava geçişini sağlar |
| Temel Tasarım Kriteri | İç hacim, basınç, valf sayısı | Bağlantı çapı, debi, çalışma basıncı |
| Ürün Alternatifleri | 4–12 valf çıkışlı modeller | Dişli, rakorlu ve flanşlı modeller |
Patlaç tüpü ve patlaç valfin birlikte doğru seçilmesi, filtre temizleme sisteminin uygun şekilde çalışması açısından önemlidir.
Patlaç Tüpü Seçerken Nelere Dikkat Edilmelidir?
Endüstriyel filtrasyon sistemlerinde doğru patlaç tüpünün seçilmesi, basınçlı hava dağıtımının verimli ve güvenli şekilde gerçekleştirilmesi açısından önemlidir.
Ürün seçiminde aşağıdaki kriterler değerlendirilmelidir:
- Kullanılacak patlaç valf sayısı
- Kolektörün nominal boru çapı
- Kolektörün toplam iç hacmi
- Patlaç valflerin bağlantı ölçüleri
- Sistemin çalışma ve tasarım basıncı
- Valflerin hava tüketimi
- Filtre temizleme sıklığı
- Basınçlı hava besleme kapasitesi
- Kolektör gövdesinin malzemesi
- Boru et kalınlığı ve kaynak özellikleri
- Montaj ve bakım koşulları
- İlgili basınçlı ekipman güvenlik gereksinimleri
Patlaç tüpü yalnızca valf sayısına göre seçilmemelidir. Sistemin ihtiyaç duyduğu hava hacmi ve basınç değerleri teknik olarak hesaplanmalıdır.
Patlaç Tüpü Bakımı Nasıl Yapılır?
Patlaç tüpleri basınçlı hava sisteminin parçası olduğundan düzenli kontrol edilmelidir.
Bakım sırasında aşağıdaki noktalar değerlendirilmelidir:
- Kolektör gövdesinde korozyon
- Kaynak bölgelerinde çatlak veya deformasyon
- Patlaç valf bağlantılarında hava kaçağı
- Basınç göstergelerinin durumu
- Kolektör içerisinde nem birikimi
- Bağlantı elemanlarının sağlamlığı
- Basınçlı hava besleme hattının durumu
- Kolektörün montaj bağlantıları
Güvenlik: Patlaç tüpü üzerinde bakım veya sökme işlemi yapılmadan önce basınçlı hava beslemesi kesilmeli, ekipman güvenli şekilde basınçsız hâle getirilmeli ve tesisin bakım prosedürleri uygulanmalıdır.
MG AKSU Makina AKS-PT Serisi Patlaç Tüpleri
MG AKSU Makina, endüstriyel toz toplama ve Jet Pulse filtrasyon sistemlerinin ihtiyaçlarına yönelik AKS-PT Serisi Patlaç Tüpleri ile farklı valf çıkış sayılarına sahip ürün alternatifleri sunmaktadır.
6 inç, 8 inç ve 10 inç nominal boru çaplarında; 4, 6, 8, 10 ve 12 valf çıkışlı modeller, mevcut filtre sistemlerinin teknik gereksinimlerine göre değerlendirilebilir.
Patlaç tüpü modelleri, kolektör ölçüleri, bağlantı özellikleri ve Jet Pulse sistemleriyle uyumluluk hakkında detaylı bilgi almak için MG AKSU Makina ile iletişime geçebilirsiniz.
