Açıklama
Galvaniz filtre kafesi, endüstriyel toz toplama ve Jet Pulse torbalı filtre sistemlerinde filtre torbalarına mekanik destek sağlamak amacıyla kullanılan, yüzeyi çinko kaplamayla korunan metal filtre ekipmanıdır. Galvaniz kaplama, uygun çalışma koşullarında metal yüzeyin korozyona karşı korunmasına yardımcı olurken tel kafes yapısı filtre torbasının çalışma sırasında formunu korumasını sağlar.

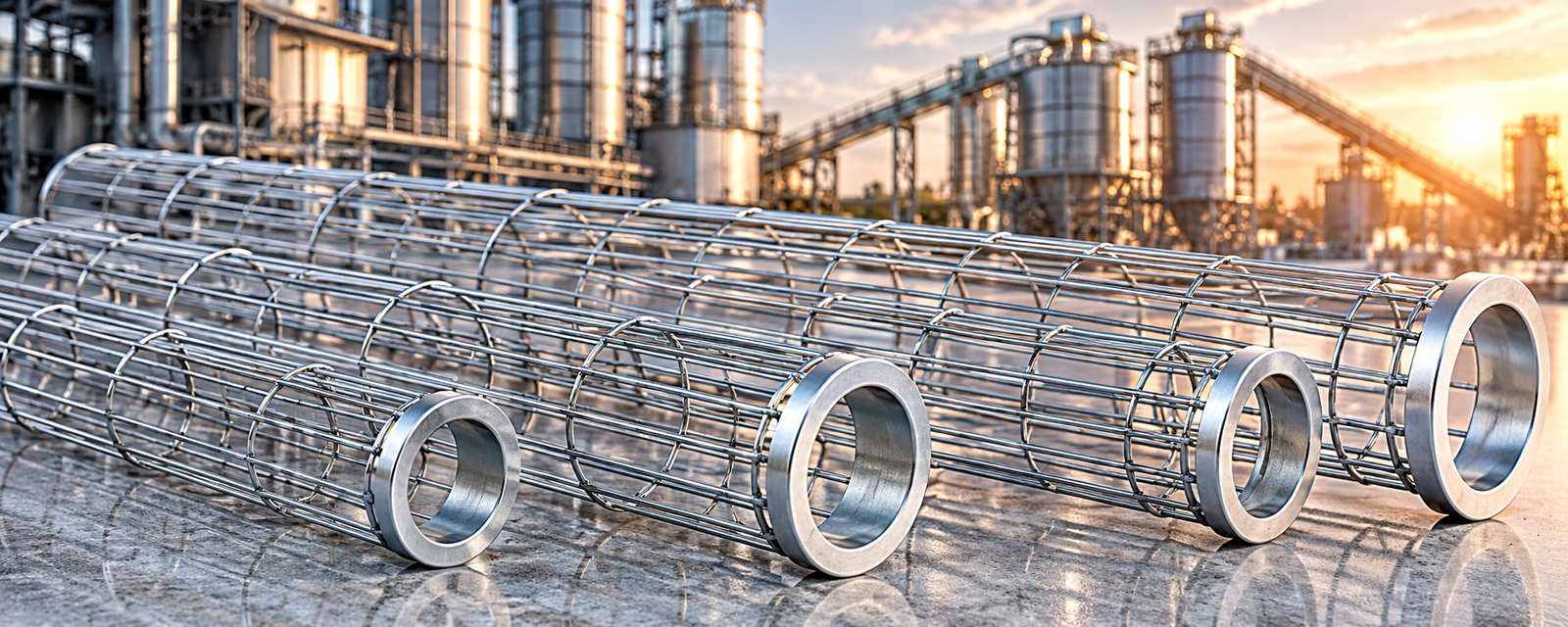

MG AKSU Makina AKS-TK-GLV Serisi Galvaniz Kaplı Tel Kafesler, farklı çap ve uzunluklardaki filtre torbalarıyla kullanılmak üzere sunulan ürün alternatiflerinden oluşmaktadır. 120 mm, 130 mm ve 160 mm nominal torba çaplarına uygun modeller, endüstriyel filtrasyon sistemlerinin bakım, yenileme ve ekipman ihtiyaçlarında değerlendirilebilir.
Galvaniz Filtre Kafesi Nedir?
Galvaniz filtre kafesi, torbalı filtre sistemlerinde kullanılan filtre torbalarının iç kısmına yerleştirilen, metal tellerden oluşturulmuş ve yüzeyi çinko kaplamayla korunan destek elemanıdır.
Jet Pulse toz toplama sistemlerinde filtre torbaları, çalışma sırasında hava akışı ve basınç farkına maruz kalır. Filtre kafesleri, torbanın içeri doğru çökmesini önlemeye yardımcı olarak filtrasyon yüzeyinin desteklenmesini sağlar.
Galvaniz kaplama ise metal yüzey üzerinde koruyucu bir çinko tabakası oluşturarak uygun ortamlarda korozyon oluşumunu geciktirebilir.
Galvaniz filtre kafeslerinin kullanım ömrü; kaplama yöntemi, çinko tabakasının kalınlığı, çalışma sıcaklığı, nem oranı ve proses gazının kimyasal özelliklerine bağlı olarak değişebilir.
AKS-TK-GLV Serisi Galvaniz Filtre Kafesi Özellikleri
MG AKSU Makina AKS-TK-GLV serisi, endüstriyel torbalı filtre sistemlerinde farklı ölçülerde filtre kafesi ihtiyacına yönelik oluşturulmuş bir ürün grubudur.
Galvaniz filtre kafeslerinin başlıca özellikleri şunlardır:
- Galvaniz kaplamalı metal tel yapısı
- Filtre torbalarına mekanik destek sağlama
- Uygun koşullarda korozyona karşı yüzey koruması
- Jet Pulse torbalı filtre sistemlerinde kullanım
- 120 mm, 130 mm ve 160 mm nominal torba çaplarına uygun seçenekler
- 1000 mm ile 4000 mm arasında farklı torba uzunluklarına uygun modeller
- Filtre torbasının silindirik formunu destekleyen tasarım
- Bakım ve ekipman yenileme çalışmalarında kullanım
- Uzun modellerde parçalı bağlantı seçeneği
Kafesin tel kalınlığı, dikey tel sayısı, destek halkası aralığı ve bağlantı şekli, kullanılacağı filtre sisteminin teknik gereksinimlerine göre belirlenmelidir.
AKS-TK-GLV Serisi Galvaniz Filtre Kafesi Modelleri ve Ölçüleri
MG AKSU Makina AKS-TK-GLV serisinde yedi farklı ürün alternatifi bulunmaktadır.
| Ürün Kodu | Ürün Adı | Uyumlu Torba Çapı | Uyumlu Torba Uzunluğu |
|---|---|---|---|
| AKS-TK-GLV-120-1000 | Galvaniz Kaplı Tel Kafes | 120 mm | 1000 mm |
| AKS-TK-GLV-120-2000 | Galvaniz Kaplı Tel Kafes | 120 mm | 2000 mm |
| AKS-TK-GLV-130-2000 | Galvaniz Kaplı Tel Kafes | 130 mm | 2000 mm |
| AKS-TK-GLV-130-3000 | Galvaniz Kaplı Tel Kafes | 130 mm | 3000 mm |
| AKS-TK-GLV-160-2000 | Galvaniz Kaplı Tel Kafes | 160 mm | 2000 mm |
| AKS-TK-GLV-160-3000 | Galvaniz Kaplı Tel Kafes | 160 mm | 3000 mm |
| AKS-TK-GLV-160-4000 | Galvaniz Kaplı Tel Kafes | 160 mm | 4000 mm |
Önemli: Tablodaki ölçüler, kafeslerin uyumlu olduğu filtre torbalarının nominal çap ve uzunluk değerleridir. Kafesin gerçek dış çapı ve montaj uzunluğu, filtre torbasının yapısına ve sistem toleranslarına göre belirlenmelidir.
AKS-TK-GLV 120×1000 mm Galvaniz Filtre Kafesi
120 mm nominal çap ve 1000 mm uzunluğa sahip filtre torbalarıyla kullanılmak üzere değerlendirilen galvaniz kaplı tel kafes modelidir.
Kompakt filtre torbalarının kullanıldığı uygun Jet Pulse sistemlerinde mekanik destek sağlar.
AKS-TK-GLV 120×2000 mm Galvaniz Filtre Kafesi
120 mm nominal çap ve 2000 mm uzunluktaki filtre torbalarına uygun olarak sunulan galvaniz filtre kafesi alternatifidir.
Endüstriyel toz toplama sistemlerinde filtre torbasının formunu desteklemek amacıyla kullanılabilir.
AKS-TK-GLV 130×2000 mm Galvaniz Filtre Kafesi
130 mm nominal çap ve 2000 mm uzunluğa sahip filtre torbaları için değerlendirilen tel kafes modelidir.
Filtre torbasının çalışma sırasında mekanik olarak desteklenmesine yardımcı olur.
AKS-TK-GLV 130×3000 mm Galvaniz Filtre Kafesi
130 mm nominal çap ve 3000 mm uzunluktaki filtre torbalarıyla kullanılmak üzere sunulan galvaniz kaplı kafes modelidir.
Uzun filtre torbalarının kullanıldığı uygun filtrasyon sistemlerinde değerlendirilebilir.
AKS-TK-GLV 160×2000 mm Galvaniz Filtre Kafesi
160 mm nominal çap ve 2000 mm uzunluğa sahip filtre torbalarıyla kullanılmak üzere değerlendirilen üründür.
Jet Pulse temizleme sistemlerinde filtre torbasının silindirik yapısını destekler.
AKS-TK-GLV 160×3000 mm Galvaniz Filtre Kafesi
160 mm nominal çap ve 3000 mm uzunluğundaki filtre torbalarına uygun olarak sunulan galvaniz kaplı tel kafes modelidir.
Endüstriyel filtrasyon sistemlerinde uzun filtre torbalarının mekanik olarak desteklenmesine yardımcı olur.
AKS-TK-GLV 160×4000 mm Galvaniz Filtre Kafesi
AKS-TK-GLV 160×4000 mm galvaniz filtre kafesi, 160 mm nominal çap ve 4000 mm uzunluğa sahip filtre torbalarıyla kullanılmak üzere sunulan modeldir.
Bu model, montaj ve taşıma ihtiyaçlarına bağlı olarak iki parça geçmeli tasarım seçeneğiyle değerlendirilebilir.
İki parçalı yapı, uzun filtre kafeslerinin taşınması ve montajı sırasında kolaylık sağlayabilir. Bununla birlikte bağlantı noktasının mekanik dayanımı ve filtre torbasıyla uyumu teknik olarak doğrulanmalıdır.
Galvaniz Filtre Kafesi Teknik Özellikleri
| Teknik Özellik | Açıklama |
|---|---|
| Ürün Serisi | AKS-TK-GLV |
| Ürün Tipi | Filtre Torbası Destek Kafesi |
| Gövde Malzemesi | Metal tel; çelik kalitesi teknik föyle doğrulanmalıdır |
| Yüzey Kaplaması | Galvaniz / Çinko Kaplama |
| Kullanım Sistemi | Jet Pulse / Torbalı Filtre |
| Uyumlu Nominal Torba Çapları | 120 mm, 130 mm, 160 mm |
| Uyumlu Nominal Torba Uzunlukları | 1000, 2000, 3000 ve 4000 mm |
| Kafes Dış Çapı | Torba ölçüsüne ve montaj toleransına göre |
| Tel Kalınlığı | Teknik tasarıma göre belirlenir |
| Destek Halkası Aralığı | Sistem gereksinimlerine göre |
| Bağlantı Tipi | Filtre sistemine göre |
| Uzun Model Seçeneği | 160×4000 mm için iki parça geçmeli tasarım |
| Çalışma Sıcaklığı | Kaplama yöntemi ve proses koşullarına bağlı |
| Kullanım Amacı | Filtre Torbasına Mekanik Destek Sağlama |
Teknik not: Galvaniz kaplama yönteminin sıcak daldırma veya elektrolitik galvaniz olduğu doğrulanmadığından kesin kaplama kalınlığı ve sıcaklık dayanımı belirtilmemiştir. Bu değerler üretici teknik dokümanlarıyla doğrulanmalıdır.
Galvaniz Filtre Kafesi Nerelerde Kullanılır?
Çimento Fabrikalarında Galvaniz Filtre Kafesi
Çimento fabrikalarında hammadde işleme, öğütme, taşıma ve paketleme süreçlerinde oluşan tozların toplanması amacıyla torbalı filtre sistemleri kullanılmaktadır.
Galvaniz filtre kafesleri, sıcaklık ve proses gazı özelliklerinin uygun olduğu sistemlerde filtre torbalarının desteklenmesi amacıyla değerlendirilebilir.
Beton Santrallerinde Galvaniz Filtre Kafesi
Beton santrallerinde çimento siloları ve malzeme transfer sistemlerinde toz toplama ekipmanları kullanılmaktadır.
Galvaniz kaplı filtre kafesleri, uygun torbalı filtre sistemlerinde mekanik destek elemanı olarak kullanılabilir.
Madencilik ve Kırma Eleme Tesisleri
Madencilik tesislerinde kırma, eleme ve malzeme transferi sırasında oluşan tozların tutulması için endüstriyel filtrasyon sistemlerinden yararlanılmaktadır.
Galvaniz filtre kafesleri, bu sistemlerde kullanılan filtre torbalarının formunu korumasına yardımcı olur.
Dökümhaneler
Dökümhanelerde üretim sırasında oluşan tozların toplanması için torbalı filtre sistemleri kullanılmaktadır.
Galvaniz filtre kafesleri, proses sıcaklığının ve gaz bileşiminin kaplama özelliklerine uygun olduğu uygulamalarda değerlendirilebilir.
Metal İşleme Tesisleri
Metal işleme tesislerinde kaynak, taşlama ve farklı üretim süreçlerinde oluşan partiküllerin tutulması amacıyla filtre sistemleri kullanılmaktadır.
Galvaniz kaplı tel kafesler, uygun çalışma koşullarında filtre torbalarının mekanik olarak desteklenmesi amacıyla kullanılabilir.
Endüstriyel Havalandırma Sistemleri
Farklı üretim tesislerinde kullanılan Jet Pulse torbalı filtre sistemlerinde filtre kafesleri önemli destek ekipmanlarıdır.
Galvaniz kaplı modeller, sistemin teknik gereksinimlerine uygun olarak seçilebilir.
Galvaniz Filtre Kafesinin Avantajları
Korozyona Karşı Yüzey Koruması
Galvaniz kaplama, metal yüzey üzerinde koruyucu bir çinko tabakası oluşturarak uygun koşullarda korozyon oluşumunu geciktirebilir.
Filtre Torbasına Mekanik Destek
Tel kafes yapısı, filtre torbasının çalışma sırasında silindirik formunu korumasına yardımcı olur.
Farklı Ölçü Alternatifleri
AKS-TK-GLV serisinde 120 mm, 130 mm ve 160 mm nominal torba çaplarına uygun yedi farklı model bulunmaktadır.
Uzun Filtre Torbalarıyla Kullanım
3000 mm ve 4000 mm uzunluğundaki filtre torbaları için sunulan modeller, uygun sistemlerde uzun filtre torbalarının desteklenmesine yardımcı olur.
İki Parça Geçmeli Tasarım Seçeneği
160×4000 mm modelinde değerlendirilebilen iki parça geçmeli tasarım, taşıma ve montaj süreçlerinde kolaylık sağlayabilir.
Galvaniz, Epoksi Boyalı ve 316 Paslanmaz Filtre Kafesi Arasındaki Farklar
Endüstriyel filtrasyon sistemlerinde filtre kafesi seçilirken çalışma sıcaklığı, nem oranı ve proses gazının kimyasal özellikleri dikkate alınmalıdır.
| Özellik | Galvaniz Filtre Kafesi | Epoksi Boyalı Filtre Kafesi | 316 Paslanmaz Filtre Kafesi |
|---|---|---|---|
| Yüzey Koruması | Çinko kaplama | Epoksi boya | Paslanmaz çelik alaşımı |
| Korozyon Dayanımı | Kaplama ve ortam koşullarına bağlı | Kaplama bütünlüğüne bağlı | AISI 316 malzeme özelliklerine bağlı |
| Sıcaklık Dayanımı | Galvaniz yöntemi ve çalışma koşullarına bağlı | Epoksi kaplamanın sıcaklık sınırına bağlı | Malzeme ve sistem koşullarına bağlı |
| Yüzey Hasarı | Çinko kaplama belirli ölçüde fedakâr koruma sağlayabilir | Kaplama hasarı korumayı azaltabilir | Boya veya çinko kaplamaya bağımlı değildir |
| Kullanım Alanı | Uygun endüstriyel ortamlar | Kaplama için uygun ortamlar | Daha yüksek korozyon dayanımı gerektiren uygun ortamlar |
| Maliyet | Tasarıma ve kaplamaya göre değişir | Tasarıma ve kaplamaya göre değişir | Genellikle daha yüksek malzeme maliyeti |
Bu üç ürün arasında seçim yapılırken yalnızca maliyet değil, filtrasyon sisteminin çalışma koşulları ve bakım gereksinimleri de değerlendirilmelidir.
Galvaniz Filtre Kafesi Seçerken Nelere Dikkat Edilmelidir?
Doğru filtre kafesinin seçilmesi, filtre torbasının kullanım ömrü ve filtrasyon sisteminin çalışma performansı açısından önemlidir.
Ürün seçiminde aşağıdaki kriterler değerlendirilmelidir:
- Filtre torbasının nominal çapı
- Filtre torbasının uzunluğu
- Kafesin gerçek dış çapı
- Dikey tel sayısı
- Tel kalınlığı
- Destek halkalarının aralığı
- Galvaniz kaplama yöntemi ve kalınlığı
- Sistemin çalışma sıcaklığı
- Proses gazının kimyasal özellikleri
- Kafes bağlantı ve montaj şekli
Özellikle uzun filtre kafeslerinde bağlantı noktalarının dayanımı ve filtre torbasıyla uyumu kontrol edilmelidir.
Galvaniz Filtre Kafesi Ne Zaman Değiştirilmelidir?
Endüstriyel filtre sistemlerinde kullanılan galvaniz tel kafesler zaman içerisinde mekanik zorlanma, aşınma ve korozyona maruz kalabilir.
Aşağıdaki durumlarda filtre kafesinin kontrol edilmesi önerilir:
- Galvaniz kaplamada belirgin aşınma
- Metal yüzeyde paslanma
- Kafes tellerinde kırılma
- Kaynak noktalarında ayrılma
- Destek halkalarında deformasyon
- Kafes gövdesinde eğilme
- Filtre torbasında kafes kaynaklı aşınma
- Geçmeli bağlantılarda gevşeme veya hasar
Bu belirtiler görüldüğünde filtre kafesi teknik olarak değerlendirilmeli ve kullanımına devam edilip edilmeyeceği belirlenmelidir.
MG AKSU Makina AKS-TK-GLV Serisi Galvaniz Filtre Kafesleri
MG AKSU Makina, endüstriyel toz toplama ve filtrasyon sistemlerinin ihtiyaçlarına yönelik AKS-TK-GLV Serisi Galvaniz Kaplı Filtre Kafesleri ile farklı ölçülerde ürün alternatifleri sunmaktadır.
120 mm, 130 mm ve 160 mm nominal torba çaplarına uygun modeller, mevcut Jet Pulse torbalı filtre sistemlerinin teknik gereksinimlerine göre değerlendirilebilir.
160×4000 mm modelinde iki parça geçmeli tasarım seçeneği, uzun filtre kafeslerinin montaj ve taşıma ihtiyaçları açısından değerlendirilebilmektedir.
Galvaniz filtre kafesi ölçüleri, ürün alternatifleri ve sistem uyumluluğu hakkında detaylı bilgi almak için MG AKSU Makina ile iletişime geçebilirsiniz.
